探地雷达地质雷达-波形图到灰度图的转换

探地雷达地质雷达-波形图到灰度图的转换


电磁波在介质中传递时,当某个区域没有反射信号或反射信号非常弱时区域被表示为灰色。这是因为灰度图中的颜色或亮度值代表了信号的强度,越亮或越白表示信号越强,越暗或越黑表示信号越弱。

     在波形图中,波谷是信号的最低点,波峰是信号的最高点。在灰度图中,波谷被表示为黑色,波峰被表示为白色。这是因为这两种颜色在灰度图中具有最强的对比度,通过使用黑色和白色来表示波谷和波峰,灰度图能够清晰地展示信号的相位信息。

    黑色和白色的强度或深浅代表了信号的振幅,越黑或越白表示振幅越强,即反射信号越强。

    信号的频率可以通过观察波形图中波形变化的快慢来感知。在灰度图中,这个变化被转化为黑色和白色方块的厚薄。方块越厚表示信号的频率越低,反之亦然。这是因为高频信号会导致波形快速变化,这在灰度图中会表现为更薄的方块;而低频信号会导致波形变化较慢,这在灰度图中会表现为更厚的方块。

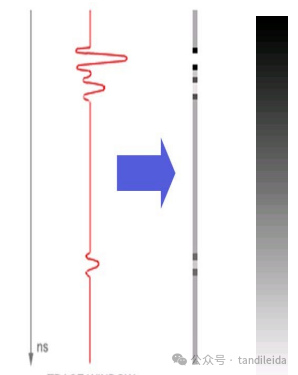

图2波形转换灰度图示意

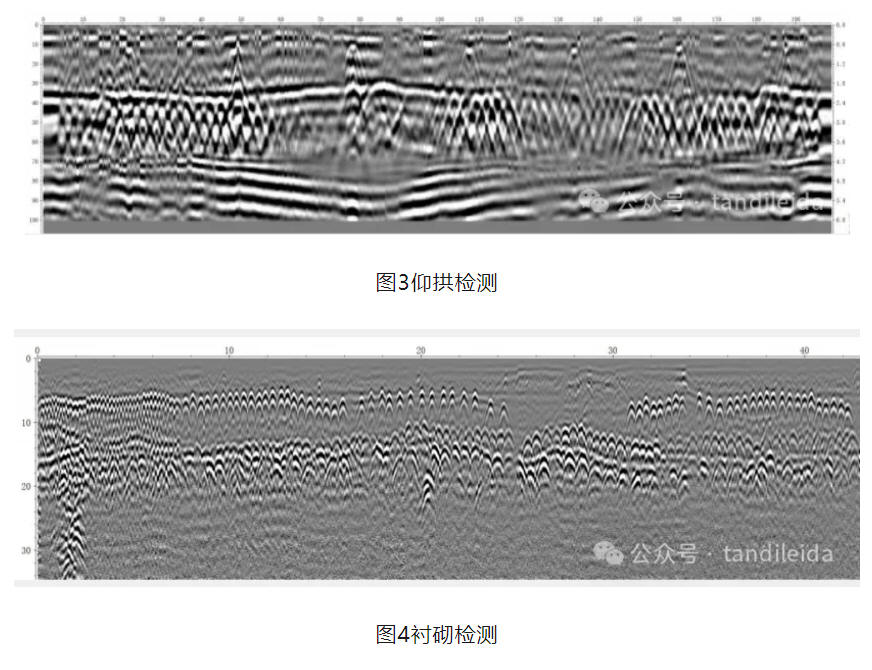

   如下图,通过观察和分析灰度图中的不同灰度级别和分布情况,分析反射信号的强度和波形特征,从而推断出衬砌的厚度和内部是否存在缺陷。
