探地雷达的采集系统设计总体分为分离式设计和组合式设计。分离式设计主要有两种形式:

(1)将天线发射控制器(发射机和接收控制器(接收机)独立出来，采用不同的天线与其配合使用。这种结构成本低，但是由于接线较多，野外使用不方便。这种分离式设计常常在振子非屏蔽天线上使用。

(2)将控制采集的主机与控制单元分离，控制主机通过计算机的并口或串口与控制单元连接。这种分离优点是可以随时更换主机，但是缺点也是接线太多，同样不利于野外复杂地区使用。

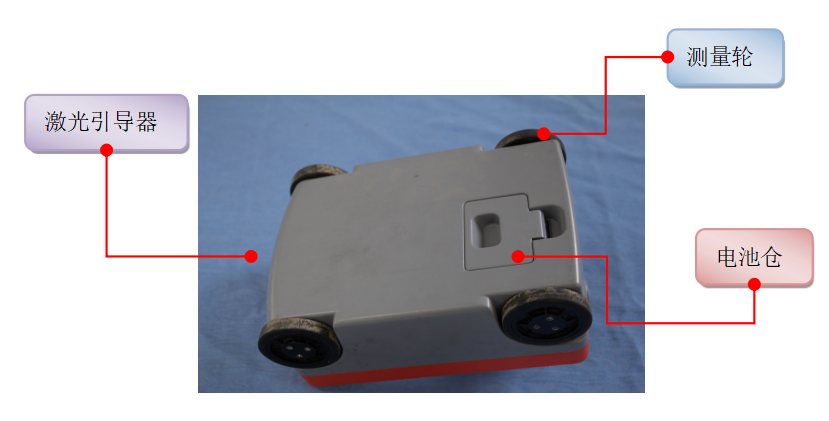

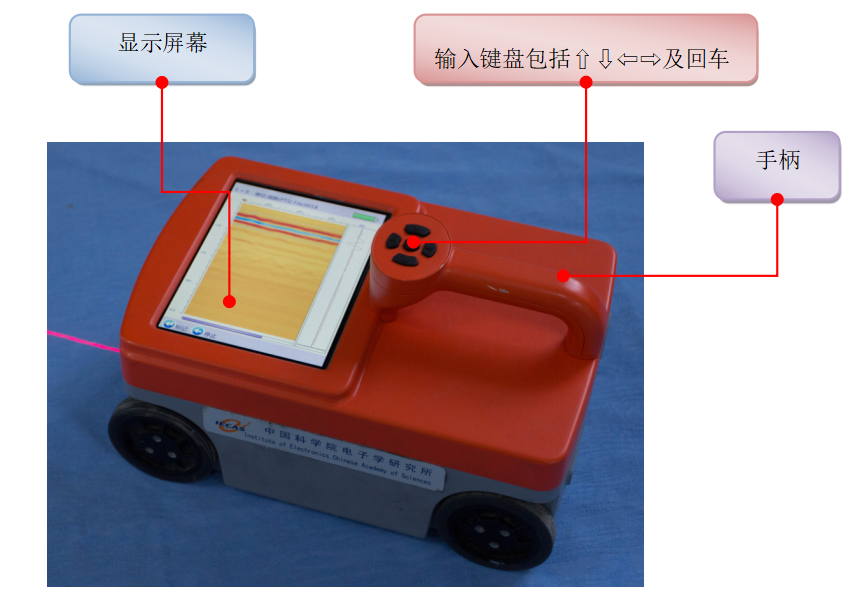

   手持结构探测雷达采用一体式设计理念，将发射天线、接受天线、主机控制板、图形显示单元、锂电池供电系统等集成在一个结构体内部。
