再谈探地雷达（地质雷达）技术方法原理与应用领域
探地雷达 (GPR) 是一种使用雷达脉冲对地下进行成像的地球物理方法。 它是一种非破坏性技术，无需挖掘即可可视化地表下的结构和特征。 探地雷达系统通常由发射器和接收器天线组成，发射器向地面发射电磁波短脉冲，接收器检测反射信号。
目的： 探地雷达的主要目的是调查和绘制地下特征和结构。 它广泛应用于各个领域，包括考古学、地质学、环境科学、土木工程和公用事业测绘。 探地雷达的一些常见应用包括：
考古学： 探地雷达帮助考古学家在不破坏土壤的情况下发现埋藏的文物、结构和考古特征。
地质学： 探地雷达用于研究地下的成分、定位基岩并识别地质构造。
环境科学： 探地雷达在环境研究中用于检测和监测地下水位、绘制土壤状况图并识别污染物羽流。
土木工程： 探地雷达用于评估道路和人行道的状况、定位地下设施以及确定土壤压实度。
实用程序映射： 探地雷达是绘制埋地管道、电缆和其他公用设施位置图的重要工具，可防止建筑项目期间发生损坏。
历史背景： 探地雷达的发展可以追溯到20世纪初。 使用雷达进行地下勘探的概念出现在第二次世界大战期间，当时军事研究人员寻求探测埋藏物体（包括地雷）的方法。 战后，该技术在民用领域得到了应用。
在 1950 世纪 1960 年代和 1970 年代，雷达技术取得了显着进步，特别是高频天线的发展和信号处理技术的改进，为更有效的探地雷达系统铺平了道路。 1980 世纪 XNUMX 年代和 XNUMX 年代，探地雷达在考古学和地质学等领域得到了越来越多的采用。 地球物理学。 随着时间的推移，随着天线设计、信号处理算法以及探地雷达与其他技术集成的进步，该技术不断发展。 地球物理方法.
探地雷达的基本原理
电磁波：

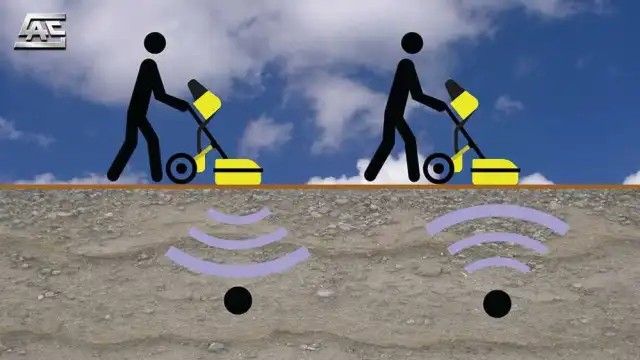

探地雷达依赖于电磁波传播原理。 该系统产生高频电磁脉冲（通常在微波范围内）并将其引导到地下。
这些脉冲穿过表面下方的材料，当它们遇到不同材料或物体之间的边界时，一些能量会反射回表面。
材料的介电性能：
材料的介电性能在探地雷达中起着至关重要的作用。 材料的介电常数（或介电常数）表明其支持电磁波传输的能力。
不同的材料有不同的介电常数。 例如，空气和水分别具有低介电常数和高介电常数。 地下材料之间介电特性的这种差异有助于探地雷达信号的反射。
探地雷达对地下介电特性的变化敏感，使其能够检测材料成分、水分含量和其他因素的变化。
反射和折射：
当电磁脉冲遇到具有不同介电常数的材料之间的边界时，一部分能量会反射回表面。 反射信号的时间延迟和幅度提供有关地下特征的深度和性质的信息。
当电磁波以一定角度穿过介电常数不同的材料时，会发生折射，导致传播方向发生变化。 探地雷达系统可以利用折射来研究地下分层并识别地质界面。
天线设计和频率：
探地雷达系统使用天线来发射和接收电磁信号。 天线设计和频率的选择至关重要，取决于具体应用和研究的深度。
较高的频率可为浅深度提供更好的分辨率，使其适合考古调查等应用。 另一方面，较低的频率穿透更深，但分辨率较低，使其适合地质测绘或公用设施检测等任务。
数据解读：
收集到的探地雷达数据经过处理和解释以创建地下图像。 采用时间切片分析和深度切片成像等信号处理技术来可视化地下特征和异常情况。
探地雷达数据的解释需要了解地质背景、所研究材料的介电特性以及地下结构的潜在存在。
了解这些基本原理有助于研究人员和从业人员有效地将探地雷达用于各种应用，使他们能够分析地下并在考古学、地球物理学、工程和环境科学等领域做出明智的决策。

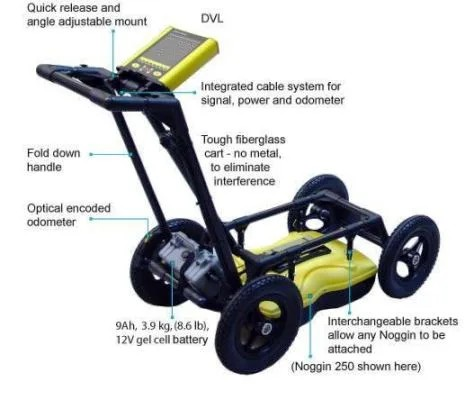

探地雷达系统的组成部分
探地雷达 (GPR) 系统由几个重要组件组成，这些组件协同工作以生成、传输、接收和处理用于地下调查的电磁信号。 典型探地雷达系统的关键组件包括：
控制单元：
控制单元充当探地雷达系统的中央处理中心。 它通常包括用户界面、显示器和用于设置测量参数、启动数据收集和调整系统设置的控件。
天线：
天线是负责发射和接收电磁波的重要部件。 根据应用和所需的信号特性，探地雷达系统可以具有一根或多根天线。
天线设计为在特定频率下运行，其设计会影响系统的穿透深度和分辨率。
发射机：
发射器负责生成短脉冲电磁脉冲。 这些脉冲通过天线发送到地下。 发射机的特性（例如功率和脉冲持续时间）会影响系统的性能。
接收器：
接收器设计用于检测从地下反射回来的信号。 它捕获返回的电磁波并将其转换为电信号。
接收器的灵敏度和带宽是捕获和处理微弱信号以实现精确地下成像的关键因素。
数据采集系统：
数据采集系统将天线接收到的信号数字化并记录。 它通常包括模数转换器 (ADC)，用于将模拟信号转换为可以处理和分析的数字数据。
探地雷达软件：
专用软件用于处理和解释收集到的探地雷达数据。 该软件有助于可视化地下特征、进行数据分析并生成图像或深度剖面。
一些探地雷达软件还包括用于过滤、堆叠和迁移数据的工具，以提高地下图像的质量。
电源：
探地雷达系统需要电源才能运行。 根据应用的不同，探地雷达系统可以由电池供电以供现场使用，也可以连接到外部电源以进行扩展调查。
定位系统：
为了准确地绘制和定位地下特征，探地雷达系统通常集成定位系统，例如 GPS（全球定位系统）。 这样可以在测量过程中精确记录数据点的位置。
数据存储：
探地雷达系统采用数据存储设备来保存收集到的信息。 这可以包括内部存储器或外部存储设备，例如硬盘驱动器或存储卡。
显示与输出：
GPR 系统提供用于实时监控数据收集的显示器，并且可能包括用于可视化处理数据的输出。 一些系统还允许以各种格式导出数据以供进一步分析或报告。
这些组件协同工作，可在从考古学和地球物理学到土木工程和环境研究的一系列应用中进行有效的地下调查。 探地雷达系统的具体设计和功能可能会根据预期用途和制造商的不同而有所不同。
探地雷达数据解释
探地雷达 (GPR) 数据解释涉及分析收集到的电磁信号以创建有意义的地下图像。 该过程需要结合研究领域的专业知识、对地质背景的了解以及对探地雷达信号特征的熟悉。 以下是探地雷达数据解释的一般指南：
数据预处理：
在解释之前，原始探地雷达数据通常要经过预处理。 这可能包括对系统特定伪影的校正、过滤以消除噪声以及对测量几何形状的调整。 预处理可提高数据质量并提高后续解释的准确性。
速度分析：
探地雷达信号以一定的速度传播，具体取决于地下材料的介电特性。 速度分析涉及估计测量区域中电磁波的传播速度。 这些信息对于准确地将行程时间转换为深度至关重要。
深度校准：
探地雷达数据是根据行进时间收集的，将这些时间转换为深度需要了解地下电磁波速度。 深度校准涉及根据估计的速度建立行进时间和深度之间的关系。

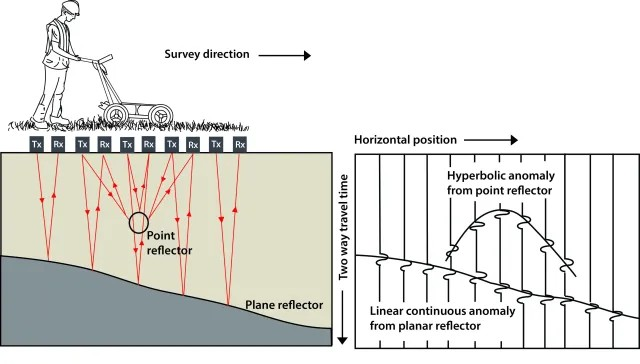

双曲反射的识别：
探地雷达数据中最常见的特征是双曲线反射，它代表来自地下界面的回波。 双曲线是由于直达波和反射波之间的传播时间差而形成的。
分析师识别并解释这些双曲线反射，以确定地下特征的深度和性质。
图层识别：
探地雷达数据经常揭示地下的不同层。 分析师根据这些层的特征（例如振幅、连续性和反射模式）来解释这些层。 图层可能对应于土壤层、地质地层或人造结构。
异常检测：
探地雷达数据中的异常可能表明存在埋藏物体、空隙或其他不规则现象。 分析师寻找与预期模式的偏差并调查异常情况以了解其性质和意义。
绘制地下特征：
解释涉及创建代表材料和特征分布的地下地图或剖面。 这可能包括绘制考古结构的边界、识别公用设施线路或描述地质构造的特征。
与其他数据集成：
当与其他地球物理数据或其他来源的信息集成时，探地雷达数据解释通常更加可靠。 将探地雷达结果与 地质图、钻孔数据或卫星图像可以提供对地下更全面的了解。
可视化和报告：
解释结果通常通过深度切片、时间切片或 3D 重建来可视化。 分析师可以生成包括解释、带注释的图像和地下特征的解释的报告。
持续迭代：
数据解释是一个迭代过程。 分析师可能需要根据额外的数据、真实信息或分析过程中获得的见解重新审视和完善他们的解释。
解释探地雷达数据需要结合技术专业知识、现场知识和对特定应用的深刻理解。 探地雷达专家、地质学家、考古学家和其他相关专业人士之间的合作对于准确和有意义的解释往往至关重要。
GPR应用
探地雷达 (GPR) 由于能够非侵入性地成像和研究地下结构，因此在各个领域都有广泛的应用。 以下是探地雷达的一些关键应用：
考古学：
探地雷达广泛应用于考古学中，以发现和绘制埋藏结构、文物和考古特征。 它可以帮助考古学家在不干扰遗址的情况下规划挖掘工作。
地质学：
探地雷达通过地下测绘辅助地质调查 地层，识别基岩，并研究地质构造。 它对于了解地球地下的组成和结构很有价值。
土木工程：
探地雷达在土木工程中用于评估道路、桥梁和人行道的状况。 它有助于识别地下异常情况，定位钢筋和其他钢筋，并评估结构的完整性。
实用程序映射：
探地雷达是绘制管道、电缆和导管等地下设施地图的重要工具。 它有助于防止建筑项目期间对公用设施的损坏，并协助城市规划。
环境研究：
探地雷达在环境科学中用于绘制土壤状况、检测地下水位和识别污染物羽流。 它有助于环境现场评估和监测。
取证：
探地雷达用于法医调查，以定位埋藏的物体或遗骸。 它通过识别受干扰的土壤和隐藏的物体来帮助犯罪现场分析。
搜寻及救援：
探地雷达对于在地震、山体滑坡或雪崩等自然灾害中寻找被埋人员的搜救行动非常有价值。 它可以帮助救援人员识别被困人员所在的区域。
岩土工程调查：
探地雷达应用于岩土工程中，用于研究土壤成分、检测地下空隙并评估地面稳定性。 它有助于确定建筑项目的场地特征。
基础设施评估：
探地雷达用于评估基础设施的状况，包括评估路面厚度、识别结构下方的空隙以及检测地基中的潜在问题。
采矿勘探：
在采矿业中，探地雷达用于勘探地下 矿床 和绘制地质结构图。 它有助于确定采矿作业中地下的成分和特征。
管道和储罐检查：
探地雷达用于检查地下管道和储罐。 它有助于检测腐蚀、定位泄漏并评估埋地基础设施的结构完整性。
隧道 和空腔检测：
探地雷达可有效探测地下隧道、洞穴或其他洞穴。 它有助于了解地面的稳定性以及与地下空隙相关的潜在风险。
具体检查：
探地雷达用于评估混凝土结构的状况，包括桥梁和建筑物。 它有助于识别钢筋放置、检测空隙并评估混凝土的整体完整性。
这些应用凸显了探地雷达在为广泛的学科和行业提供有价值的地下信息方面的多功能性。 探地雷达的非破坏性使其成为调查地下而不会对环境或结构造成干扰的首选方法。
